鍍銅扁鋼江西九江某移動通信基站工程案例

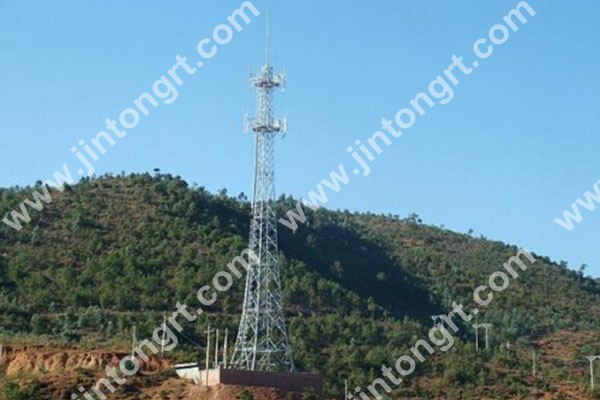

本通信基站工程由機房、饋線、天線和安裝天線的抱桿、鐵塔等所組成。機房?jī)?nèi)的主要設備包括基站控制器、收發信機、功率放大器、耦合器、合路器、雙工器、饋線、電源柜和備用電源等設備，天線安裝在建筑物上或鐵塔上，占地少。

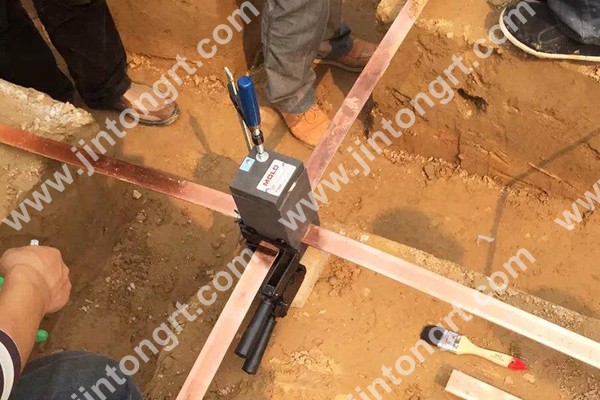

在工程施工過程中，防雷接地引下線利用混泥土柱內兩根Φ16以上主筋及混凝土灌注樁四根Φ16主筋焊接作為引下線，跨接線采用≥12mm鍍銅扁鋼。引下線上端與避雷帶焊接，下端與接地裝置焊接。相鄰的兩處引下線間距不大于18米。接地裝置為利用基礎樁內及基礎底板內主筋焊接形成的接地網，所有設備房、電氣豎井、電梯井的接地干線以及預留人工接地極的鍍銅扁鋼、離子接地極等與接地網可靠焊接。

1、用于避雷接地系統的銅包鋼圓鋼、鍍銅扁鋼、離子接地極等材料品種規格應符合設計圖及型材標準要求，具有材質檢驗證明書及出廠合格證。

2、搭接長度：銅包鋼圓鋼與鍍銅扁鋼搭接為圓鋼直徑的6倍，雙面施焊。扁鋼與鋼管，扁鋼與角鋼焊接，緊貼角鋼外側兩面，或緊貼3/4鋼管表面，上下雙側施焊。扁鋼與扁鋼搭接為扁鋼寬度的2倍，不少于三面施焊。

3、焊縫要求：焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮要敲凈。

4、避雷帶、引下線、接地體、均壓環搭接的長度不夠，焊接處有夾渣、焊瘤和氣孔等。

5、地鋼筋網連接點的錯焊、漏焊，漏設外引接地聯結點或檢測點預埋件。

6、在用結構鋼材代替避雷針（網）及其引下線時，破壞了鍍鋅層防銹漆，螺栓連接片未經處理，片與片之間有縫隙等。

7、引下點間距偏大，引下線跨越變形縫處未加設補償器，接地體安裝埋設深度不夠或引出線未作防腐處理。

8、屋面金屬物（如管道、梯子、旗桿和設備外殼等）未與屋頂防雷系統相連，等電位聯結跨接地線線徑不足。

9、電氣設備接地（接零）的分支線未與接地干線連接。

客戶評價：青島金通瑞泰科技公司的生產體系十分嚴格，并且根據我公司實際情況制定了多份詳細的技術方案，供我公司參考和審核；我公司的技術工程師對技術方案的專業性和嚴謹性給予了很高的評價。
