電解離子接地極施工注意事項

電解離子接地極采用優質紫銅管材，極管內壁采用新陶瓷鍍膜技術處理，具有超強的耐強酸、強堿防腐性能；極管外壁噴涂一層高分子防腐導電材料，具有優良防腐能力和極低的電阻率。極管上端和下端分別設計了水分吸收孔和離子釋放孔。

電解離子接地極施工中應當注意以下幾個方面：

1、 輸灌孔洞的回填料不能以其它物料如泥沙或沙礫替代。

2、當一套接地極達不到地阻要求時，可用二套或幾套并聯使用，棒與棒之間的間隔不宜小于 5M；引出線采用95mm 2裸銅絞線，引出線與接地極體之間采用放熱焊劑進行焊接。

3、 回填自然土壤時，不可蓋過接地極頂部，應留出接地級頭部的呼吸孔。

電解離子接地極施工說明：

1、鉆孔

在選好施工場地鉆出ф155mmX3155mm垂直地面的孔洞。

2、配制填充劑

在容積大于150L的容器內放入50KG淡水，加入引發劑，攪拌全部溶解，加入增效離子填充劑，攪拌為糊狀。

3、植入接地極

拆開接地極兩端密封膠帶，將1：4配制好的填充劑填入孔洞底部，將接地極植入孔洞中，接地極頂部與地平面平行；接地引出線，將其余填充劑填在接地極周圍到接地極頂端100mm時止。蓋上防護帽，測量接地電阻，用土壤填蓋防護帽周圍，帽頂高出地面100mm。

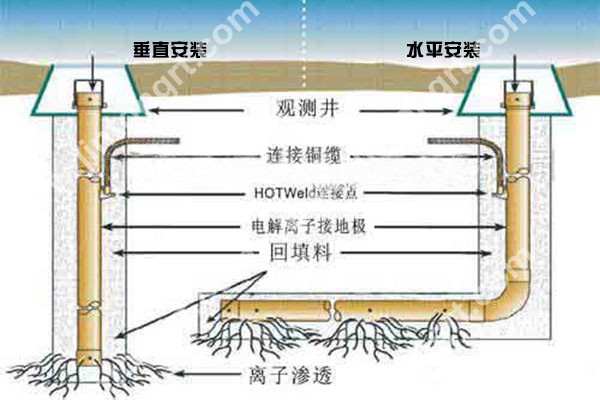

電解離子接地極安裝方式：水平安裝和垂直安裝

4、電解離子接地棒注意事項：

鉆孔不宜大于155mm，以免填充劑填充不足；蓋防護帽時注意棒上的通氣孔不得被泥土或填充劑堵塞，帽上通氣孔在回填土之上，不得堵塞。當一套接地極達不到地阻要求時，可用二套或幾套并聯使用，棒與棒之間的間隔不宜小于5m。引出線宜采用95mm2多股銅線，引出線與接地極采用放熱焊接進行連接。

將安裝完的離子接地棒電極用裸銅纜連接起來，形成主環，其連接點用放熱焊接。

注意:避雷針的引下線必須直接接到接地系統的接地主環上，其它設備的接地線則要求連接到接地主匯流排上。
