接地模塊主要種類及施工方法和注意事項

接地模塊一般由非金屬導電材料、防腐材料和吸濕劑等材料組合而成的物質包裹在銅材或鋼材外、經強降壓機器壓鑄而成。在導電性、防金屬腐蝕性、雷電沖擊下的負阻特性等方面都不錯。這種低電阻接地模塊特別適合于高土壤電阻率地區使用，是良好的人工接地體。它比金屬接地體使用壽命長，是目前市場上性價比高的接地產品。

接地模塊一般按照形狀來分，分為圓形、扁形、梅花形、方形四種。

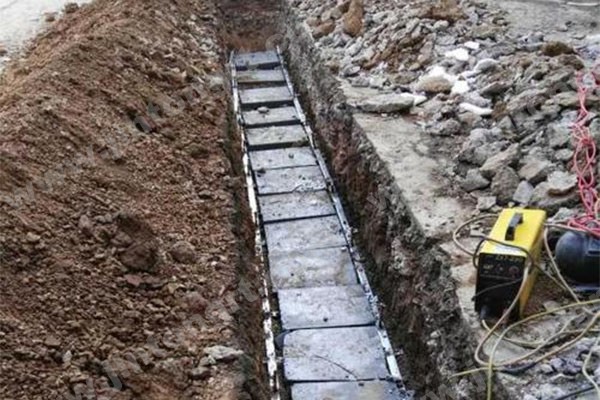

四種接地模塊的施工方法略有不同：

1、方形和梅花形接地模塊宜采用垂直埋置。

2、圓形和扁形地模塊宜采用水平埋置。

3、埋置深度不小于0.8m，模塊間距離不小于4米。

4、模塊極芯相互并聯或與地線連接時，必須焊接，焊接長度為連線寬度的2倍以上。

5、應在焊接處清除焊渣，并涂上防腐導電漆或瀝青漆。

6、為達到使用效果，每塊模塊敷設60kgYT001長效防腐物理性降阻劑。

7、回填土應適量灑水，分層夯實（土壤中碎石等含量較高的話需換填電阻率較低的粘質土），待模塊充分吸濕（24小時）后測量接地電阻。

接地模塊施工安裝過程中應注意以下幾個方面：

1、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾做回填料。

2、接地模塊存儲、運輸是應注意避免高溫、暴曬、淋雨。

3、接地模塊在運輸和安裝時，應避免機械力損傷模塊。

4、在有凍土層的地區安裝模塊時，模塊應埋設在凍土層下面。
