石墨纜接地線福建廈門某電力輸變電工程案例

對于輸變電工程的防雷施工中，避雷針是其直擊雷防護中的重要組成部分。而只有有效接地才能確保避雷針能夠將雷電流安全泄放入大地。避雷針是需要良好接地的。電力工程安裝中，石墨纜接地線終端頭和中間接頭，是輸變電電纜線路中重要的電力設備部件，它的作用是分散電纜終端頭外屏蔽切斷處的電場，保護電纜不被擊穿，還有內、外絕緣和防水等作用。在電纜線路中，60％以上的事故是附件引起的，所以接頭附件質量的好壞，對整個輸變電的安全可靠起十分重要作用。

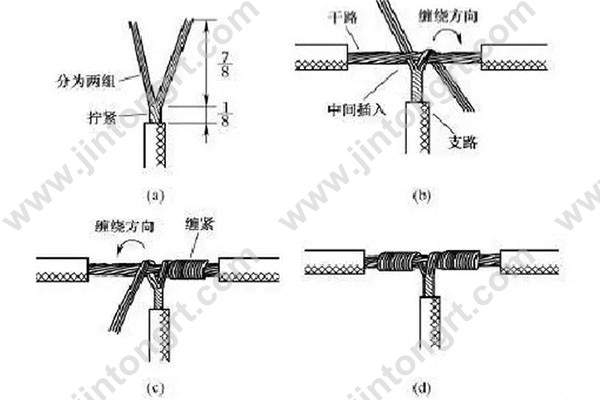

導體連接要求低電阻和足夠的機械強度，連接處不能出現尖角。中低壓電纜導體連接常用的是壓接。

石墨纜接地線安裝施工中采用以下方法：

1、6kv及以上電纜接頭安裝電纜終端頭時，必須剝除半導電屏蔽層，操作時不得損傷絕緣，應避免刀痕及凹凸不平的情況，必要時要用砂紙磨平；屏蔽端部應平整，并要把石墨層（碳粒）清除干凈。

2、塑料絕緣電纜端頭銅屏蔽和鋼鎧必須良好接地，對短線路也應遵循這項原則，避免三相不平衡運行時鋼鎧端部產生感應電動勢，甚至"打火"及燃燒護套等事故。天津市電纜總廠線纜廠第一分廠接地引出線要采用鍍錫編織銅線，和電纜銅帶連接時應用烙鐵錫焊，不宜用噴燈封焊，以免燒損絕緣。

3、三相銅屏蔽應分別與地線相連，注意屏蔽接地線和鋼鎧接地線應分別引出，相互絕緣，焊接地線的位置應盡量靠下。

4、對電纜終頭和中間接頭的基本要求：a.導體連接良好；b.絕緣可靠，推薦采用輻照交聯熱收縮型硅橡膠絕緣材料；c.密封良好；d.足夠的機械強度，能適應各種運行條件。

5、電纜端頭必須防水，以及其它腐蝕性材料的侵蝕，以防因水樹引起絕緣層老化而導致擊穿。

6、電纜的裝卸必須使用吊車或叉車，禁止平運、平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷絕緣層。

7、電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光曝曬，電纜端頭進水等。

8、電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。

9、10kV及以下電纜平行安裝時相互凈距不小于0.1m，10-35kV不小于0.25m，交叉時距離不小于0.5m。

10、電纜的彎曲半徑,多芯電纜不得低于15D,單芯電纜不得低于20D（D為電纜外徑）。

客戶評價：青島金通瑞泰科技的石墨纜接地線產品質量好，在施工過程中使用起來非常的方便，大大加快了我們的工程進度。在此我們非常的感謝！
