復合型納米碳防腐扁鋼陜西西安某石化工程案例

在我們以往的接地裝置安裝工程中，接地干支線材料多為鍍銅扁鋼和銅包鋼絞線、接地極多為熱鍍銅角鋼和銅包鋼接地極。目前復合型納米碳防腐扁鋼接地材料在石油化工建設行業已得到廣泛應用，此接地材料具有導電性能好、耐腐蝕、環保等特點。

納米碳復合型防腐扁鋼以碳鋼為基材，經酸洗、熱鍍鋅后電噴涂納米碳涂層制成，基材和防腐涂層均是碳元素，避免了電化學腐蝕，也避免了與相異金屬的腐蝕，對土壤和地下水不會造成重金屬污染。納米碳防腐導電涂料與熱鍍鋅制成的保護接地網使用壽命可達40年以上，傳統的熱鍍鋅接地扁鋼使用壽命約為15年，且一次性投資較低。

納米碳復合型防腐扁鋼系列接地模塊的施工要求：

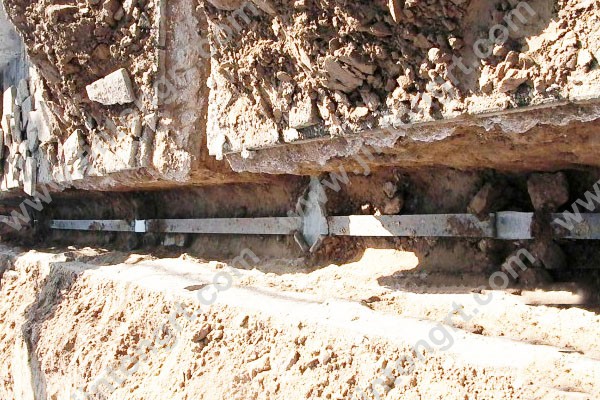

1、從水平地面開挖深1m地溝，地溝需平整且無砂卵石，并在溝底鋪設約100mm厚細土，最后敷設納米碳涂層復合型防腐接地扁鋼。

2、接地模塊既可水平擺放、也可垂直擺放，模塊間距一般為6m，不得低于3m，目的是減少其屏蔽效應;接地模塊垂直設置時，采用小型挖掘機開挖模塊坑，坑深為接地模塊長度減0.5m;接地模塊水平設置時，人工開挖模塊坑，坑深為接地模塊厚度的2/3。模塊坑開挖時要大于模塊外形尺寸100～200mm，坑內應平整且鋪設約100mm厚細土后放入模塊，最后在模塊四周回填細土并夯實，確保模塊與土壤可靠接觸，減少其接觸電阻。

3、復合型納米碳防腐扁鋼之間連接采用電弧焊焊接，至少三個棱邊焊接;復合型納米碳防腐扁鋼與接地模塊電極（圓鋼）雙面焊接。

4、清除焊接部位的焊渣、藥皮、污垢，涂刷防腐導電涂料，涂刷兩遍，涂刷間隔為3小時。

5、第二遍涂刷3小時后，先用細土回填，細土埋沒納米碳涂層復合型接地扁鋼、接地模塊約0.3m后，再回填其它雜土。回填完畢，即可夯實或碾壓。

6、復合型納米碳防腐扁鋼之間、復合型納米碳防腐扁鋼與接地模塊電極（圓鋼）之間的焊接必須滿焊，以保證導體有效截面積，確保其導電效果及可靠性。

7、在施工中，所有復合型納米碳防腐扁鋼煨彎預制均采用冷彎法。冷彎半徑≥500mm時，納米碳涂層不應受損傷，但要避免反復彎曲。冷彎半徑<500mm時，彎曲部位及彎曲工具的夾痕有脫落處，要用納米漆修補劑涂料補刷，補刷兩遍，第二遍與第一遍時間間隔3小時。

8、模塊應存放在陰涼處，當模塊塑料包裝袋打開后，應及時進行安裝，嚴禁在太陽下暴曬，避免模塊因缺保濕保護而開裂，導致模塊使用效果降低。

9、當下雨、下雪或相對濕度≥90%時，不能進行納米漆修補劑涂刷工作。涂刷后的三小時內，不能浸水、不得有嚴重的飛揚灰塵。施工現場注意通風、防火。

10、涂刷的表面必須保持干凈，表面的水分應用棉紗擦凈并風干。

11、納米漆修補劑是有機溶劑揮發型涂料，易揮發固化，盡量現場使用時才開罐;使用前要將涂料攪勻，攪勻時間約5～10分鐘。

12、涂刷方法：用毛刷像刷油漆一樣，但是為了保證一定的涂刷厚度，刷子不能太用力向下按。由于涂料揮發較快，采用單向涂刷方法，刷子不返回刷，尤其不能在一處反復涂刷。涂刷3小時后，再涂刷第二遍。涂刷前，焊接處應處于自然冷態。

13、冬季施工涂刷，可用丙酮做稀釋劑，其他季節使用環、己酮做稀釋劑。當涂料粘稠不方便涂刷時，可加入涂料總量的5%以下的稀釋劑。涂刷厚度及層數，每層的涂刷厚度≥0.08mm，涂刷兩層。

客戶評價：在本次工程施工中，青島金通瑞泰科技有限公司業務給我們推薦了他們的新型接地材料復合型納米碳防腐扁鋼，經過我們在工程施工過程的使用，再到后期工程完工后工程驗收，感覺這種新型的接地材料具有導電性能好，防腐耐用的特點。
